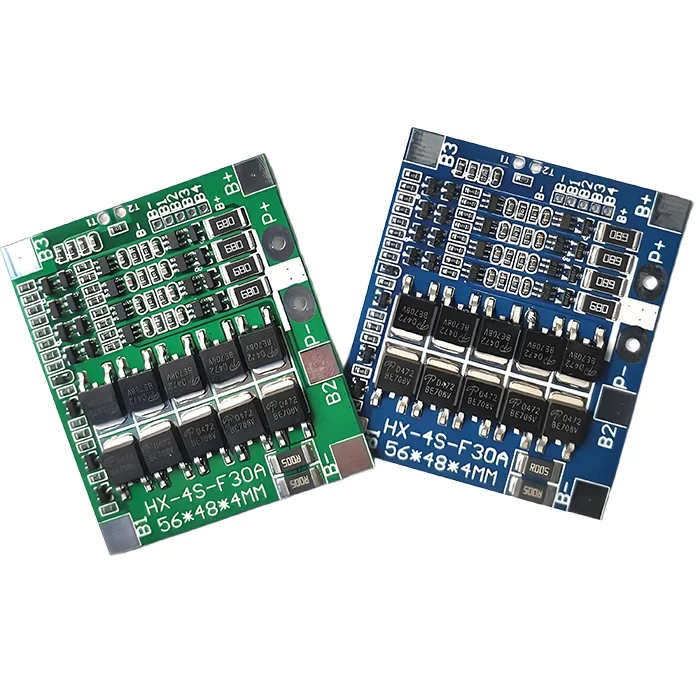

Personalizzabile

0,5/1/2/3/4 oz PCB con spessore standard in rame

$90.90

Descrizione del prodotto

Il PCB con spessore di rame standard si riferisce generalmente al PCB con standard di 0,5 oz, 1 oz, 2 oz, 3 oz, 4 oz per piede quadrato di rame. Tra questi, il PCB in rame da 1 oz è il più comune. I PCB in rame da 1 oz standard sono strutturati con strati conduttivi, strato centrale o substrato, strati dielettrici e finitura superficiale. Sono ideali per schede digitali, elettronica di consumo come i telefoni, circuiti a bassa potenza come i sensori e altro ancora.

Spedizione

Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.

Pagamenti e sicurezza

I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.

Resi e rimborsi semplici

Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.

Numero di strati	4L
Materiale di base	Rame
Spessore del pannello (mm)	1.6mm
Dimensioni massime PCB (mm)	570 × 850mm
Tolleranza delle dimensioni del PCB	±0,3 mm
Dimensione minima del foro	0,1 mm
Larghezza minima linea	4 mil
Peso del rame	1 oz
Finitura superficiale	ENIG
Certificati	UL, RoHS, ISO e REACH

Add a review

0,5/1/2/3/4 oz PCB con spessore standard in rame

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Domande e risposte

1. Qual è il vostro lead time?

1-2 giorni. Disponiamo di un magazzino proprio e di scorte in grandi quantità.

2. Qual è il porto di spedizione?

Spediamo la merce tramite il porto di Hong Kong o Shenzhen.

3. Quali finiture superficiali alternative sono disponibili?

Forniamo le seguenti finiture superficiali: ENIG, HASL OSP, Argento per immersione, ENPIG e Stagno per immersione.

4. Posso mescolare strati Rogers con un nucleo in rame?

Sì, i PCB ibridi sono possibili e per ulteriori informazioni è possibile rivolgersi al nostro esperto.

5. Posso utilizzare il PCB con spessore di rame standard per gli amplificatori di potenza RF?

Sì, ma è necessario scegliere lo spessore del rame in base alla frequenza. Va bene utilizzare 1 oz di rame per <10W, <1 GHz, ma per i PA RF ad alta potenza, potrebbe essere necessario scegliere un PCB in rame da 2 oz per ridurre le perdite e dissipare il calore.

<p data-dl-uid="81" data-dl-original="true" data-dl-translated="true"

6. Perché il PCB da 1 litro si surriscalda anche a bassa corrente?

È possibile controllare innanzitutto il bordo vicino alla scheda per una migliore dissipazione del calore e verificare se la messa a terra è inadeguata.

<p data-dl-uid="82" data-dl-original="true" data-dl-translated="true"

7. Qual è la tipica configurazione di un PCB con nucleo in rame a 4 strati?

Lo strato 1 (in alto) è lo strato di segnale con 1 oz di rame per i componenti RF; lo strato 2 è un piano di massa solido per la schermatura RF; lo strato 3 è un piano di alimentazione; lo strato 4 è un altro strato di segnale; i due strati successivi sono lo strato dielettrico e lo strato centrale di rame.

<p data-dl-uid="83" data-dl-original="true" data-dl-translated="true"

8. Perché lo spessore del rame più comune è di 1 oz (35 µm)?

Lo spessore del rame di 1 oz. rappresenta un equilibrio tra conduttività, producibilità e costo. Fornisce una capacità di trasporto della corrente sufficiente per la maggior parte delle applicazioni e mantiene la risoluzione delle tracce, offrendo un’ampia disponibilità e buone prestazioni.

<p data-dl-uid="86" data-dl-original="true" data-dl-translated="true"

9. Il rame più spesso migliora la durata del PCB?

Sì. Il rame più spesso aumenta la resistenza meccanica per ridurre il sollevamento di pad e tracce, migliora le prestazioni termiche per prolungare la durata della scheda e gestisce correnti più elevate senza surriscaldarsi.

<p data-dl-uid="85" data-dl-original="true" data-dl-translated="true"

10. Che impatto ha il rame più pesante (3 oz, 4 oz) sulla produzione di PCB?

Il rame pesante offre vantaggi nelle applicazioni ad alta potenza, ma introduce anche alcune sfide di produzione. Il rame più spesso richiede una spaziatura delle tracce più ampia e una fabbricazione e una placcatura specializzate. Inoltre, deve gestire sfide come la delaminazione, i vuoti nei fori e la mancata corrispondenza CTE.
