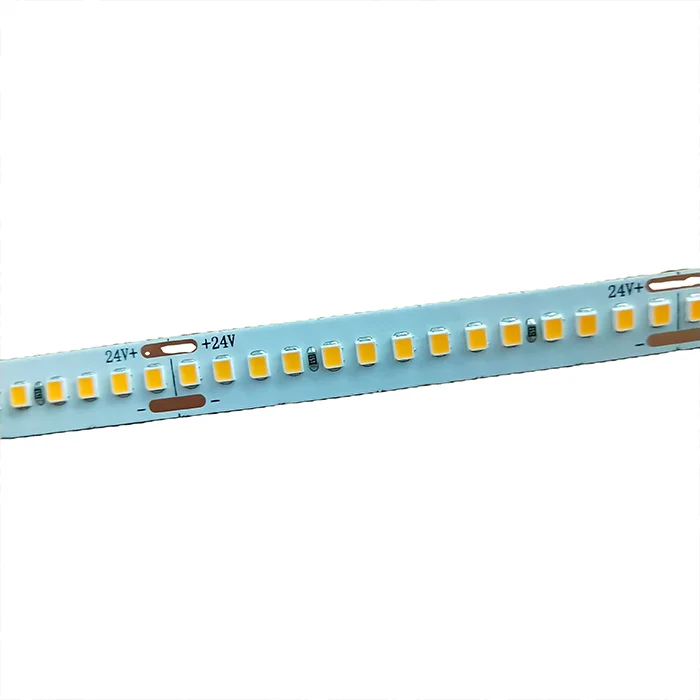

Scheda PCB LED SMD
$25.90
Il circuito stampato SMD LED, o Surface-Mounted Device Printed Circuit Board, è in grado di ospitare più componenti SMD montati direttamente sulla superficie. I circuiti stampati LED SMD sono sorgenti luminose compatte ed efficienti, in modo da risparmiare spazio e costi e realizzare progetti più complessi. Queste schede sono comunemente utilizzate nell’elettronica moderna e offrono versatilità in luci, automobili, monitor e altro ancora.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
| Numero di strati | 2L |
| Materiale di base | FR4 |
| Spessore del pannello (mm) | 1.0mm |
| Dimensioni massime PCB (mm) | 570 × 1200mm |
| Tolleranza delle dimensioni del PCB | ±0,2 mm |
| Dimensione minima del foro | 0,15 mm |
| Larghezza minima linea | 4 mil |
| Peso del rame | 1 oz |
| Finitura superficiale | ENIG |
| Certificati | UL, RoHS, ISO e REACH |
Scheda PCB LED SMD
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. Da dove viene e dove viene spedito MOKOPCB?
Consegniamo i nostri prodotti dalle nostre strutture di Shenzhen, in Cina.
2. Perché consigliare di scegliere il PCB LED SMD? Quali sono i suoi vantaggi?
Rispetto ai PCB LED tradizionali. Il PCB LED SMD ha caratteristiche uniche. Ha una grande efficienza di spazio, con dimensioni inferiori del 50-70% rispetto alle tradizionali schede LED passanti. Possiede un’elevata luminosità ma risparmia energia, raggiungendo 100-200 lumen per watt con un consumo energetico inferiore. Inoltre, può essere progettato in varie forme e dimensioni e si comporta bene anche nella gestione termica.
3. Quali sono le dimensioni dei LED SMD più comuni? Qual è il più luminoso?
I tipi di LED SMD più comuni sono 2835, 3528, 3014, 5050, 5630, 3030 e 3535, utilizzati in varie applicazioni di illuminazione, come strisce, retroilluminazione e luce ad alta potenza. Il 5630 è in genere il più luminoso per LED di segnalazione, con 40lm/W o più.
4. I PCB LED SMD sono impermeabili?
I PCB SMD standard non sono impermeabili, ma possiamo adottare alcune protezioni aggiuntive per renderli resistenti all’acqua, come il rivestimento conforme, l’incapsulamento epossidico o l’invasatura in silicone, ampiamente utilizzati nelle strisce LED per esterni e nell’illuminazione automobilistica. Se necessario, supportiamo anche modelli LED IP65 o pre-sigillati.
5. Come scegliere il giusto materiale per PCB per i LED SMD?
Per scegliere il giusto materiale per PCB per LED SMD, consideriamo le vostre esigenze termiche, meccaniche e di costo. I PCB metallici, come l’alluminio, sono migliori per la dissipazione del calore. I PCB FR4 hanno scarse prestazioni termiche, ma funzionano bene per i LED a bassa potenza in applicazioni economiche. Se avete bisogno di un LED SMD flessibile, vi consigliamo un PCB a base di poliimmide per garantire la piegabilità. Se viene utilizzato in ambienti difficili, possiamo utilizzare PCB in ceramica per una maggiore resistenza termica e all’umidità.
La saldatura dei componenti SMD su un PCB richiede un saldatore a punta fine, un flussante e un filo di saldatura sottile per la precisione. Applicando il flussante, gli operatori fissano la piazzola con la saldatura per ancorare i componenti.6. Come si saldano i componenti SMD su un PCB?
