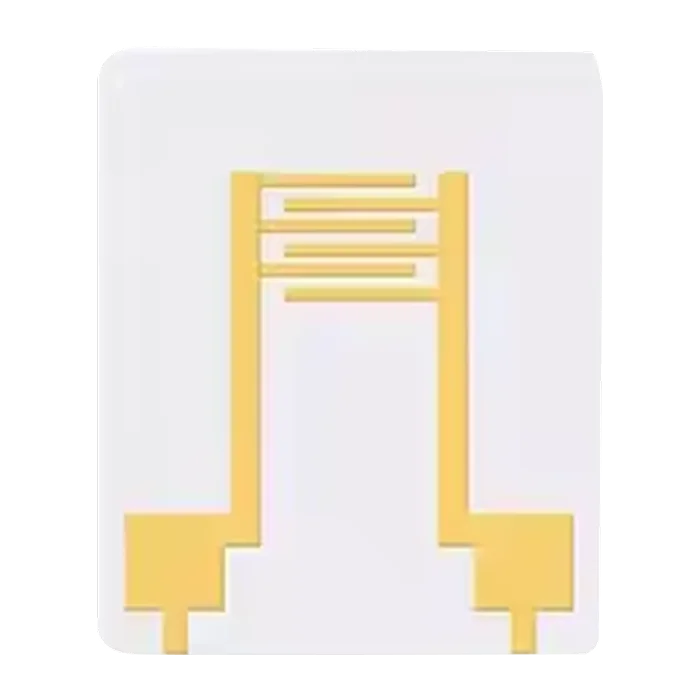

PCB ceramico su un solo lato
$42.50
Questo PCB ceramico monofacciale utilizza ossido di alluminio (Al2O3) come materiale di supporto. Presenta un solo strato di rame e tutti i componenti e le tracce sono integrati su un solo lato. Lo strato di rame è legato, spruzzato, sinterizzato o placcato sul supporto. Il PCB ceramico monostrato presenta bassi valori di Dk e Df, elevata resistenza alle tensioni e eccellente conduttività termica.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
| Numero di strati | 1L |
| Materiale di base | Allumina |
| Spessore del pannello (mm) | 1,0 |
| Dimensioni massime PCB (mm) | 300 × 300 |
| Tolleranza delle dimensioni del PCB | ±0,3 mm |
| Dimensione minima del foro | 0,3 mm |
| Larghezza minima linea | 5 mil |
| Peso del rame | 1 oz |
| Finitura superficiale | HASL |
| Certificati | UL, RoHS, ISO e REACH |
PCB ceramico su un solo lato
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. Quali metodi di spedizione offrite?
Offriamo spedizioni standard via aerea, corriere espresso e via mare, selezionati in base alle vostre esigenze di consegna e all’urgenza.
2. Qual è la resistenza alla flessione dei substrati ceramici in allumina?
È di circa 400 MPa. Il materiale del substrato ceramico in allumina (Al2O3) è fragile e richiede una manipolazione accurata.
3. Quali materiali sono adatti per le tracce dei PCB?
È possibile utilizzare oro, argento e rame. L’oro è il più affidabile, l’argento può corrodersi e il rame è il più economico.
4. Qual è la tensione di rottura di un PCB ceramico?
I circuiti stampati in ceramica di allumina hanno una tensione di rottura fino a 34 kV/mm.
5. Qual è la temperatura massima di esercizio dei PCB ceramici?
I PCB ceramici possono funzionare a temperature fino a 350 °C. La loro eccellente conduttività termica li rende ideali per applicazioni ad alta temperatura.
