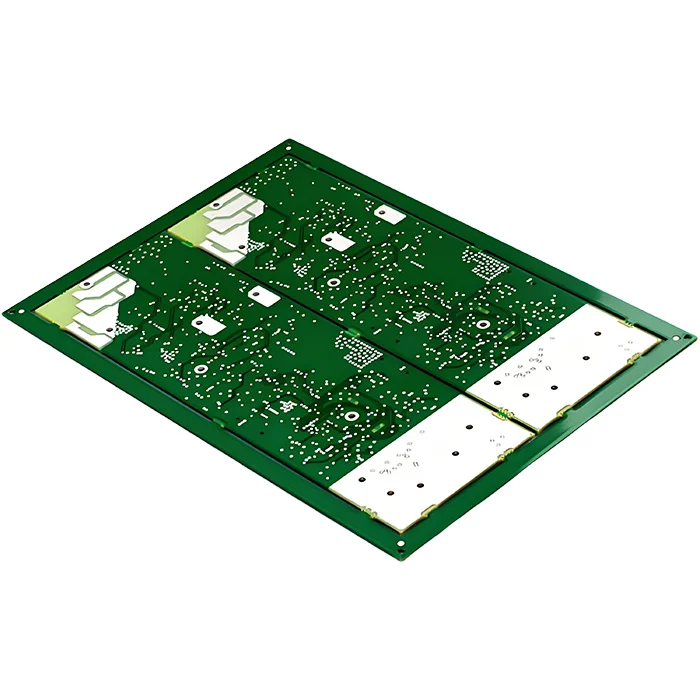

PCB RF a microonde rigido-flessibile

$73.90

Descrizione del prodotto

Il PCB a microonde RF rigido-flex è un circuito ibrido che incorpora laminati rigidi e flessibili con pellicole adesive che offrono prestazioni superiori ad alta frequenza e flessibilità meccanica. Questo PCB all’avanguardia è progettato per applicazioni che richiedono integrità del segnale, durata, flessibilità e integrazione compatta, come sistemi radar e di antenna, dispositivi 5G mmWave, ADAS, dispositivi RF e così via.

Spedizione

Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.

Pagamenti e sicurezza

I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.

Resi e rimborsi semplici

Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.

Numero di strati	6L
Materiale di base	Poliammide + Rogers
Spessore del pannello (mm)	2.0mm
Dimensioni massime PCB (mm)	570 × 670mm
Tolleranza delle dimensioni del PCB	±0,2 mm
Dimensione minima del foro	0,15 mm
Larghezza minima linea	4 mil
Peso del rame	2 oz
Finitura superficiale	ENIG
Certificati	UL, RoHS, ISO e REACH

Add a review

PCB RF a microonde rigido-flessibile

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Domande e risposte

1. Qual è il vostro lead time?

1-2 giorni. Disponiamo di un magazzino proprio e di scorte in grandi quantità.

2. Quali finiture superficiali alternative sono disponibili?

Oltre all’HASL standard, forniamo anche le seguenti finiture superficiali: ENIG, OSP, Argento per immersione, ENPIG e Stagno per immersione.

3. Come ridurre al minimo le perdite quando i segnali passano da rigidi a flessibili?

Per ridurre la perdita di segnale durante le transizioni, i progettisti devono garantire la continuità dell’impedenza facendo corrispondere la larghezza delle tracce e utilizzando materiali compatibili come Rogers.

4. Qual è lo spessore minimo di rame per il pannello rigido-flex che si può ottenere?

Lo spessore minimo che possiamo ottenere è di 0,1 mm. 0,3 mm per una scheda a 4 strati e 0,8 mm per una scheda a 10 strati.

5. Qual è la resistenza alla perforazione del vostro PCB a microonde RF rigido-flessibile?

La forza di spellatura dei nostri PCB RF rigidi-flessibili è in genere pari a≥1,4N/mm per un’adesione e una durata affidabili.

<p data-dl-uid="81" data-dl-original="true" data-dl-translated="true"

6. Quali altri materiali di base possono essere utilizzati in un circuito rigido-flessibile?

Le sezioni rigide possono utilizzare materiali RF a bassa perdita come FR4, Rogers, Taconic o Isola. La sezione flessibile può utilizzare poliimmide e Rogers ULTRALAM 3850.

<p data-dl-uid="57" data-dl-original="true" data-dl-translated="true"

7. In che modo la flessibilità influisce sulle prestazioni RF dei PCB rigidi-flessibili?

Per i circuiti stampati rigidi-flex a microonde RF, la flessibilità può introdurre un’instabilità dell’impedenza, poiché la piegatura del circuito stampato può alterare la geometria delle tracce, causando disadattamenti dell’impedenza. Inoltre, i materiali flessibili in polimide hanno una perdita di inserzione più elevata e incidono sull’integrità del segnale con una maggiore diafonia nei layout densi.

<p data-dl-uid="95" data-dl-original="true" data-dl-translated="true"

8. Perché utilizzare PCB RF rigidi-flessibili rispetto a PCB rigidi o flessibili?

I PCB rigidi-flessibili eccellono rispetto a quelli rigidi o flessibili perché combinano prestazioni ad alta frequenza e un packaging 3D senza soluzione di continuità. Soddisfano le esigenze di alta frequenza e forniscono una flessione dinamica senza sacrificare la rigidità necessaria, rendendoli pratici in vari dispositivi RF e a microonde.

<p data-dl-uid="100" data-dl-original="true" data-dl-translated="true"

9. Per un PCB rigido-flessibile a 6 strati, qual è la distribuzione dei laminati rigidi e dei laminati flessibili?

In un tipico PCB rigido-flessibile a 6 strati, le sezioni di laminato rigido possono avere 4-6 strati e le sezioni di laminato flessibile possono avere 1-2 strati chiave nelle zone di piegatura. Le aree di piegatura L3-L4 di solito impostano il nucleo flessibile e talvolta impostano lo strato rigido, se necessario. Le aree esterne L1 & L6 e interne L2 & L5 sono sempre laminati rigidi.
