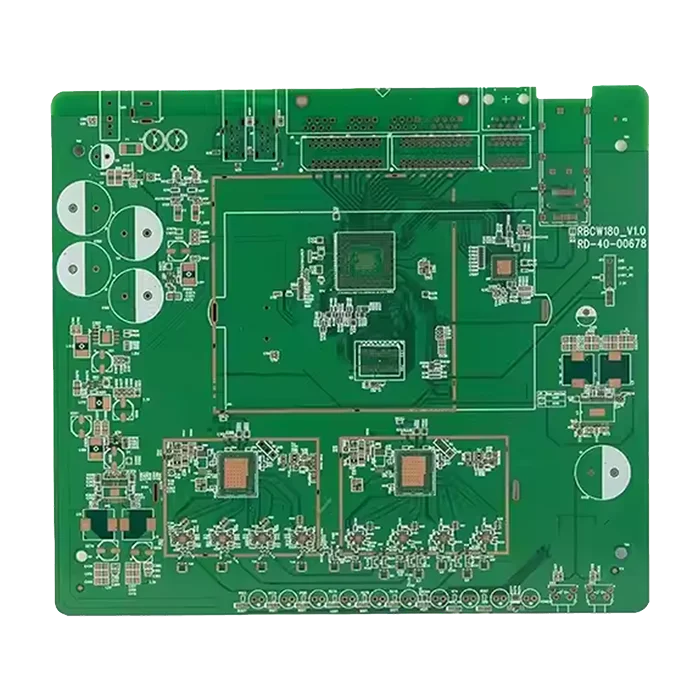

Circuito stampato in rame pesante con controllo remoto
$18.20
Nei circuiti moderni, uno spessore adeguato del rame può migliorare le prestazioni della scheda. Quando la corrente attraversa le tracce di rame, la resistenza del conduttore converte parte dell’energia elettrica in calore. I progettisti di PCB devono progettare uno spessore del rame adeguato a trasportare la corrente massima prevista, mantenendo un aumento di temperatura accettabile. Uno spessore maggiore del rame può fornire una maggiore capacità di trasporto della corrente, una minore resistenza e una minore impedenza. I PCB con rame pesante sono ideali per ottenere queste prestazioni.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
| Numero di strati | 2L |
| Materiale di base | FR-4 |
| Spessore del pannello (mm) | 1,0 |
| Dimensioni massime PCB (mm) | 570 × 1200 |
| Tolleranza delle dimensioni del PCB | ±0,3 mm |
| Dimensione minima del foro | 0,3 mm |
| Larghezza minima linea | 8 mil |
| Peso del rame | 3 oz |
| Finitura superficiale | ENEPIG |
| Certificati | UL, RoHS, ISO e REACH |
Circuito stampato in rame pesante con controllo remoto
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. Quali sono gli standard di qualità adottati da MOKOPCB?
MOKOPCB aderisce rigorosamente alle norme IPC-A-600 per i circuiti stampati e IPC-A-610 per i circuiti assemblati, al fine di garantire la massima qualità.
2. Certificate la conformità alla direttiva RoHS?
Sì, lo facciamo. Tutti i nostri processi di produzione e i nostri materiali sono pienamente conformi alla direttiva RoHS.
3. Quali applicazioni si basano su PCB con rame pesante?
Sono comunemente utilizzati in applicazioni che richiedono corrente elevata o prestazioni termiche migliorate. Esempi tipici includono alimentatori, controlli di coppia, convertitori di energia solare e distribuzione di energia.
4. In che modo il rame più spesso influisce sulla gestione termica nel PCB?
L’aumento del rame può condurre il calore lontano dai componenti ad alta potenza in modo più efficace, riducendo l’aumento di temperatura localizzato. Ciò consente ai circuiti stampati di funzionare senza surriscaldamento, riducendo la necessità di soluzioni di raffreddamento esterne come i dissipatori di calore.
5. Quali sono le finiture comuni dei PCB per i circuiti stampati con rame pesante per telecomandi?
I PCB con rame pesante utilizzano tipicamente finiture come ENIG, argento ad immersione, stagno ad immersione e OSP per una migliore saldabilità e resistenza all’ossidazione.
