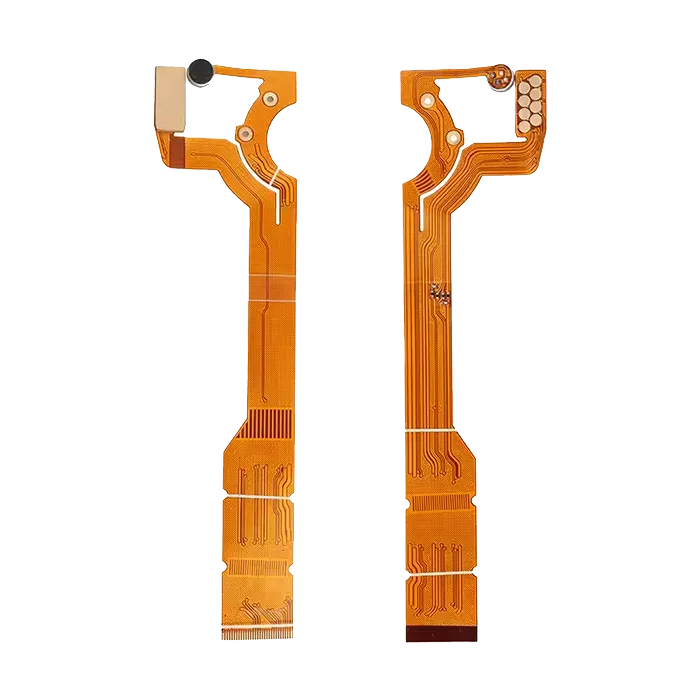

Circuito stampato flessibile multistrato
$36.90
Il PCB flessibile multistrato contiene tre o più strati conduttivi e li interconnette tramite fori metallizzati. I componenti sono montati sugli strati superiore e inferiore del circuito flessibile multistrato, mentre gli strati interni sono progettati per il routing. Questa soluzione consente di ospitare un maggior numero di segnali di routing senza aumentare lo spazio occupato.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
| Numero di strati | 8L |
| Materiale di base | poliimmide |
| Spessore del pannello (mm) | 1,2 |
| Dimensioni massime PCB (mm) | 500 × 670 |
| Tolleranza delle dimensioni del PCB | ±0,3 mm |
| Dimensione minima del foro | 0,1 mm |
| Larghezza minima linea | 5 mil |
| Peso del rame | 1 oz |
| Finitura superficiale | ENEPIG |
| Certificati | UL, RoHS, ISO e REACH |
Circuito stampato flessibile multistrato
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. Qual è il vostro tempo di consegna?
Di solito occorrono 1-3 giorni per i prototipi. Per la produzione in serie, occorrono dai 7 ai 15 giorni, a seconda della quantità dell’ordine e della complessità del progetto.
2. Come spedite gli ordini?
Utilizziamo diversi metodi di spedizione, tra cui servizi espressi, trasporto aereo e trasporto marittimo, in base all’urgenza e alle esigenze del vostro ordine.
3. Quanti strati può avere un PCB flessibile multistrato?
Il numero di strati in un PCB flessibile dipende dai requisiti di progettazione. I circuiti stampati multistrato più comunemente utilizzati attualmente sono quelli a 4, 6 e 8 strati. È necessario tenere presente che all’aumentare del numero di strati, il PCB diventa più difficile da piegare.
4. Perché i PCB flessibili con numero dispari di strati sono rari?
A causa della mancanza di simmetria strutturale, i PCB con numero dispari di strati sono soggetti a deformazioni durante la laminazione, compromettendo l’effetto di saldatura e l’affidabilità del prodotto. La deformazione dei PCB flessibili a quattro strati è più facile da controllare rispetto a quella dei PCB a tre strati, quindi i progettisti di solito evitano i design con numero dispari di strati.
5. Quali sono i principali vantaggi dei PCB flessibili multistrato?
I PCB flessibili multistrato offrono una maggiore densità dei circuiti, una migliore integrità del segnale, un controllo dell’impedenza migliorato e una flessibilità di progettazione senza pari.
