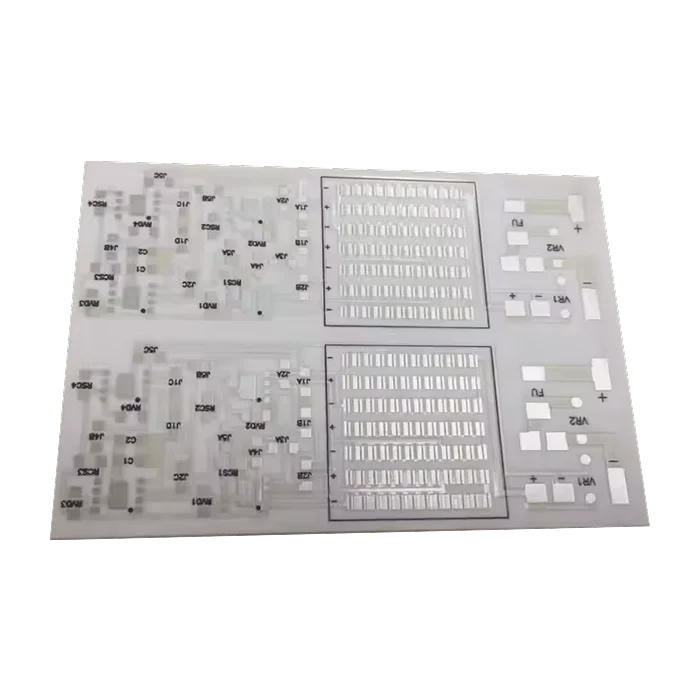

Circuito stampato ceramico multistrato
$95.80
Si tratta di un PCB ceramico a 4 strati con substrato in allumina, in grado di diffondere rapidamente il calore dai punti caldi locali all’intera superficie della scheda. Il PCB ceramico multistrato è rinomato per la sua elevata rigidità dielettrica, l’eccellente conduttività termica e la resistenza alle alte temperature. È adatto per dispositivi elettronici ad alte prestazioni che operano in condizioni estreme. MOKOPCB supporta l’impilamento da 2 a 18 strati ed è in grado di fornire servizi personalizzati e di consegna rapida per soddisfare diverse esigenze, dai campioni ai lotti.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
| Numero di strati | 4L |
| Materiale di base | Allumina |
| Spessore del pannello (mm) | 1,2 |
| Dimensioni massime PCB (mm) | 300 × 300 |
| Tolleranza delle dimensioni del PCB | ±0,3 mm |
| Dimensione minima del foro | 0,3 mm |
| Larghezza minima linea | 4 mil |
| Peso del rame | 2 oz |
| Finitura superficiale | ENIG |
| Certificati | UL, RoHS, ISO e REACH |
Circuito stampato ceramico multistrato
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. Qual è lo spessore di un PCB ceramico multistrato?
Lo spessore di un PCB ceramico multistrato dipende dal design del circuito e dal numero di strati. MOKOPCB offre opzioni di spessore standard quali 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm e 2,0 mm. Tuttavia, supportiamo anche spessori personalizzati in base alle specifiche esigenze del progetto.
2. Quali sono i diversi tipi di circuiti stampati ceramici multistrato?
Esistono diversi tipi di PCB ceramici multistrato, classificati in base al materiale ceramico utilizzato, tra cui:
▪PCB in allumina (Al2O3)
▪PCB in nitruro di alluminio (AlN)
▪PCB in ossido di berillio (BeO)
▪PCB in nitruro di silicio (Si3N4)
3. Qual è la conducibilità termica dei PCB ceramici multistrato?
La conducibilità termica di un PCB ceramico multistrato dipende dal materiale ceramico utilizzato. Ecco due esempi:
Nitruro di alluminio: tipicamente circa 170 W/m·K
Allumina: tipicamente circa 30 W/m·K
4. Qual è la differenza tra ceramica e FR4?
I materiali FR4 sono adatti per usi generici, ma non offrono buone prestazioni in applicazioni ad alta temperatura. I substrati ceramici hanno una maggiore conducibilità termica e possono funzionare in modo stabile in ambienti ad alta temperatura.
5. Quali sono i vantaggi delle schede PCB ceramiche multistrato?
Le schede PCB ceramiche multistrato offrono diversi vantaggi rispetto alle PCB tradizionali, tra cui
▪Migliore gestione termica
▪Maggiore resistenza meccanica
▪Migliori prestazioni elettriche
▪Elevata conducibilità termica
▪Supporto per design compatto e miniaturizzazione
