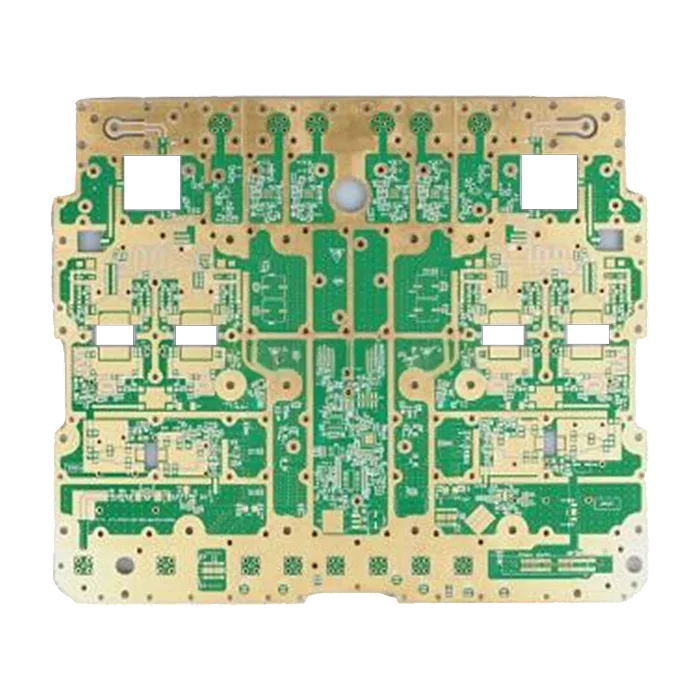

Circuito stampato misto FR-4 Rogers
$78.90
I PCB ibridi offrono una soluzione versatile per i moderni progetti di circuiti ad alta frequenza. Il PCB misto FR-4 Rogers utilizza materiali Rogers RO4350B e FR-4 ad alto Tg 170 °C, combinando i vantaggi di entrambi in un unico circuito stampato. Ciò consente di migliorare l’integrità del segnale, ottimizzare la gestione termica e ridurre i costi complessivi.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
| Numero di strati | 4L |
| Materiale di base | RO4350B e FR4 |
| Spessore del pannello (mm) | 1,2 |
| Dimensioni massime PCB (mm) | 570 × 850 |
| Tolleranza delle dimensioni del PCB | ±0,3 mm |
| Dimensione minima del foro | 0,3 mm |
| Larghezza minima linea | 5 mil |
| Peso del rame | 1 oz |
| Finitura superficiale | ENIG |
| Certificati | UL, RoHS, ISO e REACH |
Circuito stampato misto FR-4 Rogers
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. Offrite servizi di revisione del progetto?
Sì. MOKOPCB offre servizi di revisione del progetto per verificare che i vostri progetti PCB siano adeguati alla produzione e soddisfino i requisiti prestazionali.
2. Quali sono i vantaggi dei materiali ibridi (FR-4 e Rogers)?
I materiali ibridi offrono una migliore integrità del segnale, una gestione termica ottimizzata e un costo complessivo ottimizzato. Questi materiali misti sono ideali per applicazioni ad alta frequenza che richiedono anche durata e controllo dei costi.
3. FR4 vs Rogers: qual è la differenza principale?
La differenza principale è rappresentata dalle prestazioni elettriche. FR4 è più economico e comunemente utilizzato per applicazioni generiche, mentre Rogers offre un’integrità del segnale superiore alle microonde e alle radiofrequenze, che lo rende adatto alle applicazioni ad alta frequenza.
4. Quali sono le applicazioni comuni dei PCB misti FR-4 Rogers?
I PCB misti FR-4 Rogers hanno una vasta gamma di applicazioni e forniscono una soluzione versatile ed efficace per diversi settori, tra cui:
▪Elettronica di potenza
▪Sistemi di comunicazione wireless
▪Sistemi di controllo industriale
▪Elettronica automobilistica
▪Elettronica medica
▪Elettronica di consumo
5. Qual è la Tg del materiale PCB Rogers e FR4?
Il materiale PCB Rogers offre una Tg superiore a 200 °C, mantenendo prestazioni stabili anche in condizioni di alta temperatura. I materiali FR4 hanno tipicamente una Tg compresa tra 130 °C e 180 °C, con FR4 ad alta Tg che raggiungono i 170 °C o più.
