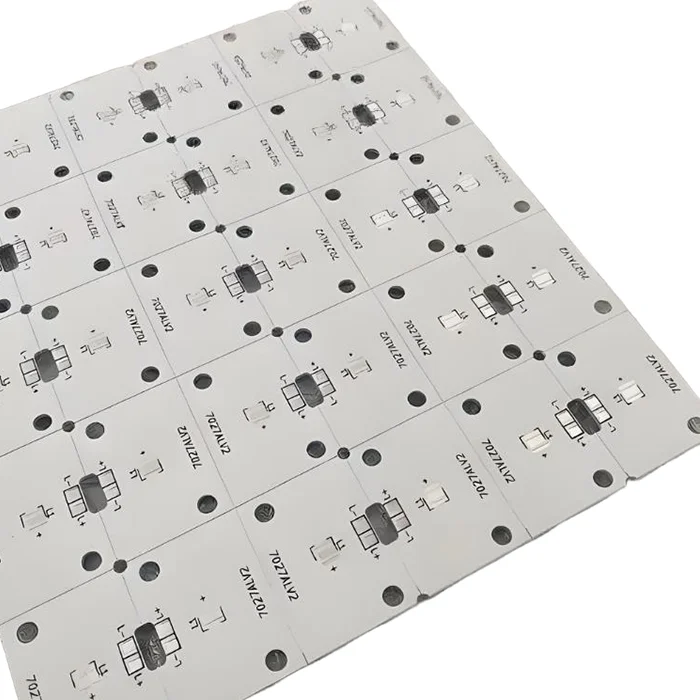

PCB in alluminio con anima metallica
$66.99
Il PCB in alluminio con anima in metallo è tipicamente strutturato con 3 strati: strato del circuito in rame, strato isolante ad alta conducibilità termica e strato di base in alluminio. La base in alluminio consente alla scheda di condurre rapidamente il calore, rendendola una soluzione perfetta per il problema della dissipazione del calore dei dispositivi elettronici ad alta potenza. È ampiamente utilizzata per l’illuminazione a LED ad alta potenza, come le luci delle auto, gli azionamenti dei motori e altro ancora.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
| Numero di strati | 2L |
| Materiale di base | Alluminio |
| Spessore del pannello (mm) | 1,2mm |
| Dimensioni massime PCB (mm) | 570 × 1200mm |
| Tolleranza delle dimensioni del PCB | ±0,3 mm |
| Dimensione minima del foro | 0,15 mm |
| Larghezza minima linea | 5 mil |
| Peso del rame | 1 oz |
| Finitura superficiale | ENIG |
| Certificati | UL, RoHS, ISO e REACH |
PCB in alluminio con anima metallica
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. Qual è il vostro lead time?
1-2 giorni. Disponiamo di un magazzino proprio e di scorte in grandi quantità.
2. Quale colore di maschera di saldatura fornite?
Forniamo verde, rosso, giallo, blu, bianco, nero e viola.
3. Quali sono i termini di pagamento?
T/T, Paypal, Western union, L/C, ESROW.
4. Quali sono le differenze tra il PCB con nucleo in alluminio e il PCB RF4?
Il PCB con nucleo in alluminio eccelle nella dissipazione del calore grazie alla sua maggiore conducibilità termica rispetto al PCB RF-4. Mentre il PCB RF-4 è più economico del PCB in alluminio con anima in metallo.
5. I vostri PCB in alluminio sono in grado di gestire le alte tensioni?
Sì, i nostri PCB in alluminio possono essere personalizzati con strati dielettrici rinforzati per gestire le alte tensioni.
<p data-dl-uid="81" data-dl-original="true" data-dl-translated="true"In termini di stratificazione, fino a 4 o 6 strati è il limite superiore generale del PCB in alluminio con anima metallica, compresi il substrato di alluminio, lo strato conduttivo in rame e 2 strati dielettrici. Lo spessore dell’alluminio varia generalmente da 2 mm a 8 mm. I PCB in alluminio standard hanno una temperatura di 1-3 W/m -K, mentre le versioni ad alte prestazioni possono raggiungere i 5-8W/m-K. Siamo in grado di personalizzare tutti i tipi di PCB di base in alluminio: PCB in alluminio a singolo strato e PCB in alluminio a doppio strato con un lato di montaggio monocomponente. PCB in alluminio a 4 strati. Contattate il nostro esperto con i vostri requisiti specifici per ottenere le soluzioni migliori. La conducibilità termica del nucleo in alluminio è di 2,0-5,0 W/mK, mentre quella del nucleo in rame è di 350-400 W/mK. Forniamo queste certificazioni: UL, ISO9001, ISO13485 e IPC610.6. Quanti strati può avere un laminato di circuito stampato in alluminio?
7. Qual è lo spessore generale dello strato di alluminio?
8. Qual è la conducibilità termica del PCB in alluminio con anima metallica?
9. Quanti tipi di PCB con base in alluminio supportate?
10. Qual è la conducibilità termica dei nuclei in Al? Potete fornire certificazioni UL?
