Personalizzabile

PCB ad anello LED

$37.90

Descrizione del prodotto

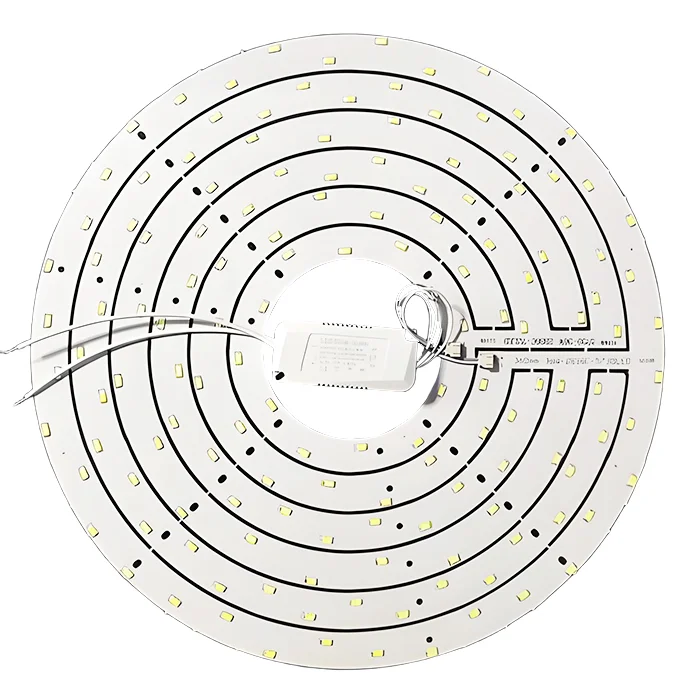

Il LED ring PCB è un circuito circolare con un centro cavo che assicura una distribuzione uniforme dei LED per un’illuminazione a 360°. Viene tipicamente utilizzato per anelli decorativi, luci per auto, flash per fotocamere e dispositivi domestici per un’illuminazione uniforme in una forma compatta.

Spedizione

Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.

Pagamenti e sicurezza

I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.

Resi e rimborsi semplici

Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.

Numero di strati	2L
Materiale di base	Poliammide
Spessore del pannello (mm)	0.2mm
Dimensioni massime PCB (mm)	570 × 1200mm
Tolleranza delle dimensioni del PCB	±0,2 mm
Dimensione minima del foro	0,15 mm
Larghezza minima linea	4 mil
Peso del rame	1 oz
Finitura superficiale	OSP
Certificati	UL, RoHS, ISO e REACH

Add a review

PCB ad anello LED

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Domande e risposte

1. MOKOPCB supporta la produzione di massa?

Sì, siamo in grado di gestire la produzione di PCB da piccoli a grandi volumi con linee di assemblaggio automatizzate.

2. Qual è la dimensione minima del PCB che potete realizzare?

La dimensione minima che possiamo realizzare è 10*10 mm.

3. Quali sono i termini di pagamento?

T/T, Paypal, Western Union, L/C, ESROW

4. Come prevenire le interruzioni di traccia in un PCB ad anello LED flessibile?

Ottimizziamo la disposizione delle tracce per evitare le curve, utilizziamo materiali flessibili ottimali come la poliimmide e manteniamo un raggio di curvatura adeguato per evitare rotture delle tracce. I nostri operatori effettuano test con cicli di piegatura e ispezionano la presenza di microfratture.

5. Qual è la durata dell’anello LED in poliimmide?

L’anello LED in poliimmide è molto resistente se progettato correttamente. Rimane statico se il raggio di curvatura supera 6 volte lo spessore del PCB, il che può durare oltre 10 anni. Il PCB LED in poliimmide a flessione occasionale può essere utilizzato per 5-10 anni con centinaia di piegature. Il PCB LED a flessione dinamica può piegarsi per sempre.

<p data-dl-uid="81" data-dl-original="true" data-dl-translated="true"

6. Qual è lo spessore minimo del PCB in poliammide che si può realizzare?

Lo spessore minimo del polimide è di 0,1 mm. 0,3 mm per 4 strati e 0,8 mm per 10 strati.

<p data-dl-uid="57" data-dl-original="true" data-dl-translated="true"

7. Come evitare il surriscaldamento del PCB dell’anello LED flessibile?

Per evitare il surriscaldamento, utilizziamo rame più spesso e realizziamo vias termici e pad esposti per dissipare il calore. Inoltre, ottimizziamo l’efficienza energetica con LED più efficienti e un’adeguata limitazione della corrente per evitare di produrre calore eccessivo.

<p data-dl-uid="95" data-dl-original="true" data-dl-translated="true"

8. Come saldare i LED su un PCB in polimide senza danneggiarlo?

La saldatura dei LED su PCB in poliimmide richiede un basso calore e una saldatura veloce per evitare di danneggiare il poliimmide sensibile al calore. Utilizziamo il ferro a punta fine, il flussante e le piazzole pre-stagnate per ottenere giunzioni pulite, oppure scegliamo la saldatura a bassa temperatura per sicurezza.
