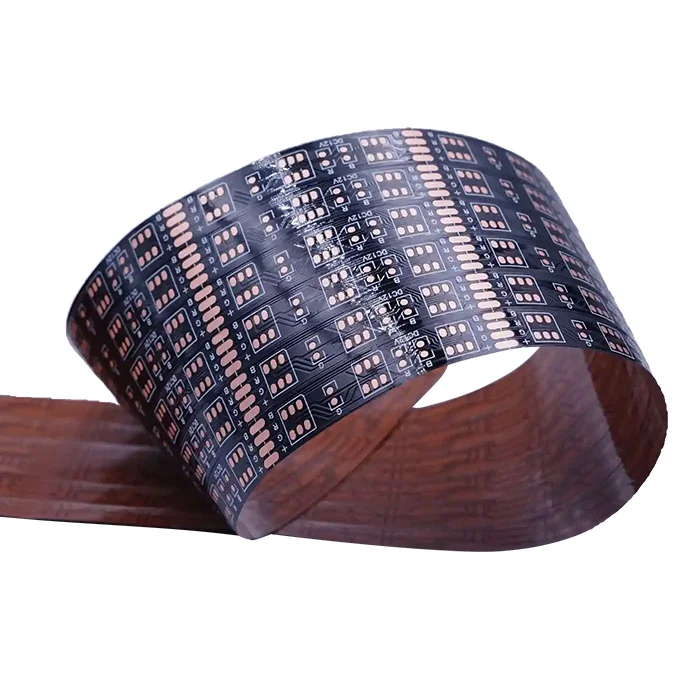

Pannello LED PCB

1-2 giorni. Disponiamo di un magazzino proprio e di scorte in grandi quantità.

Forniamo un prototipo con uno spessore personalizzabile che va da 0,3 mm a 5 mm in base ai diversi strati del PCB. Le opzioni standard includono 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm.

Sono disponibili i colori verde, rosso, giallo, blu, bianco, nero e viola.

Per mantenere una luminosità uniforme sull’intero pannello LED, è necessario intervenire principalmente sui fattori elettrici, termici e ottici. In questo PCB per pannelli LED, utilizziamo il substrato di alluminio per evitare il surriscaldamento e ottimizziamo il design del PCB con una distribuzione simmetrica dell’alimentazione, tracce a bassa resistenza e una messa a terra adeguata per garantire un flusso di corrente costante.

Per proteggere i PCB per pannelli LED da esterno dall’umidità, utilizziamo un rivestimento conformale o un composto per l’invasatura come il silicone per un’impermeabilizzazione completa.

Sì, siamo favorevoli alla placcatura di rame nei fori di passaggio del pannello LED per migliorare la conduttività e la dissipazione del calore. La gestione del calore è fondamentale per ottenere LED dalle prestazioni eccellenti e dalla durata di vita più lunga.

Le macchie scure possono derivare da giunti di saldatura scadenti, da una distribuzione non uniforme della tensione, da un surriscaldamento termico, da un raggruppamento incoerente dei LED o da una contaminazione. MOKOPCB mette sempre la qualità al primo posto e testa i PCB in modo rigoroso prima di confezionarli.

I principali fattori di costo dei PCB per pannelli LED sono le dimensioni, il numero di strati, lo spessore del rame, la spaziatura delle tracce e la gestione termica. È possibile ridurre i costi utilizzando FR4 rispetto all’alluminio e utilizzando LED di fascia media se l’uniformità non è fondamentale.
