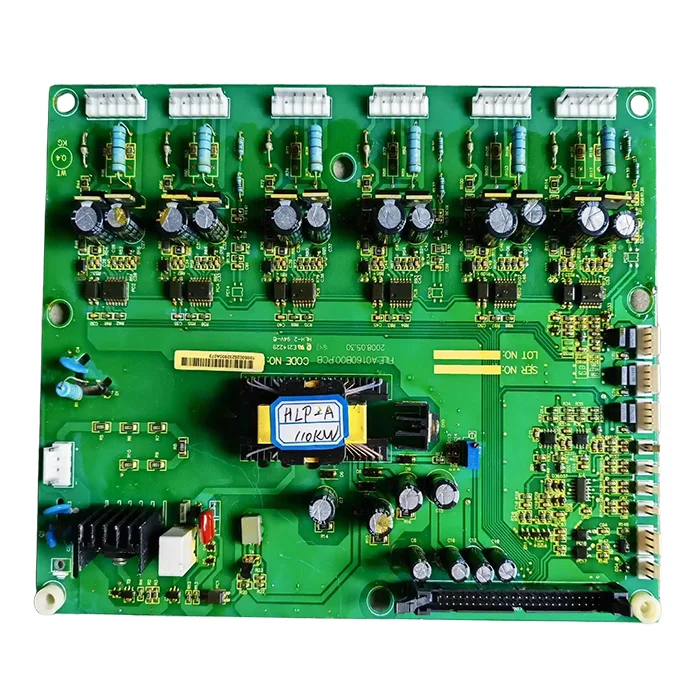

PCBA inverter
$48.90
Il PCB dell’inverter è la piattaforma per i componenti che convertono la corrente continua in corrente alternata. Questa scheda è importante per gli inverter solari, gli azionamenti dei motori, i condizionatori d’aria e altri dispositivi. MOKOPCB è specializzata nella produzione di PCB e nell’assemblaggio di PCB, tra cui PCB per inverter e PCBA per inverter.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
Numero di strati | 6L |
Materiale di base | FR4 |
Spessore del pannello (mm) | 2.0mm |
Dimensioni massime PCB (mm) | 570 × 670mm |
Tolleranza delle dimensioni del PCB | ±0,2 mm |
Dimensione minima del foro | 0,15 mm |
Larghezza minima linea | 4 mil |
Peso del rame | 2 oz |
Finitura superficiale | ENIG |
Certificati | UL, RoHS, ISO e REACH |

5 star | 0% | |
4 star | 0% | |
3 star | 0% | |
2 star | 0% | |
1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. Qual è la funzione principale di un PCB per inverter?
Il circuito stampato dell’inverter converte la corrente continua in corrente alternata e controlla il flusso di energia e le operazioni di commutazione per ottenere una conversione efficiente dell’energia e un’elaborazione del segnale.
2. Quali sono i materiali tipicamente utilizzati per i PCB degli inverter?
I circuiti stampati degli inverter sono solitamente realizzati in FR4 per la sua buona resistenza meccanica e termica. Per le applicazioni ad alta frequenza, possono essere utilizzati anche nuclei in ceramica, poliimmide e metallo come l’alluminio.
3. Perché i PCB multistrato sono preferiti per le applicazioni con inverter?
I PCB multistrato per inverter con un layout più denso offrono una maggiore integrità del segnale, più spazio per il routing, una migliore gestione termica e un migliore controllo delle EMI.
4. Quali metodi di test applicate per il PCB?
Eseguiamo AOI (Automated Optical Inspection), ICT (In-Circuit Testing), test funzionali, cicli termici e, se necessario, test ad alto potenziale.
5. Qual è la larghezza e la spaziatura minima delle tracce che supportate?
La larghezza e la spaziatura minima delle tracce che possiamo produrre è di 4 mil.
