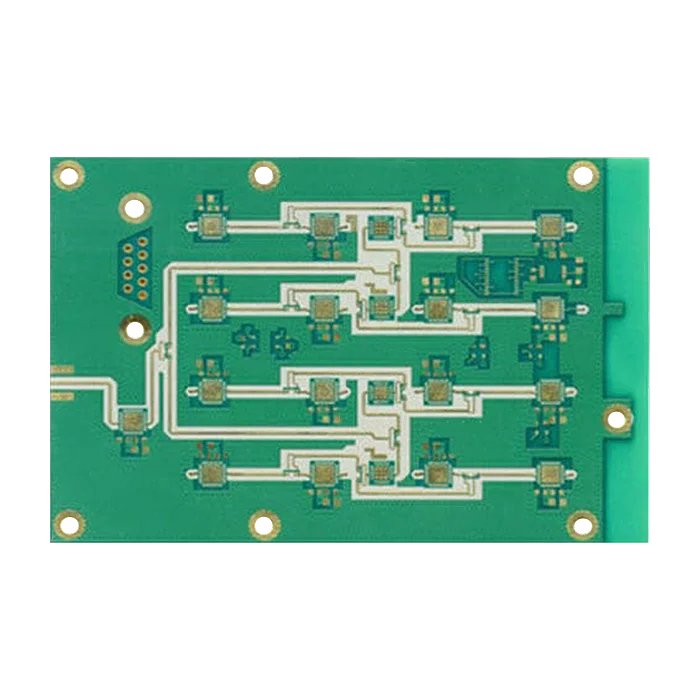

Circuito stampato in ceramica Rogers ad alta frequenza
$78.60
I laminati RO4000 (come RO4003C e RO4350B) sono materiali PCB ad alta frequenza composti da resine idrocarburiche riempite con ceramica rinforzate con tessuto di vetro. Offrono prestazioni elettriche ad alta frequenza simili al PTFE, pur mantenendo la producibilità e l’economicità simili al FR4. Questo riempie la nicchia tra FR-4 e PTEE, raggiungendo un eccellente equilibrio tra prestazioni ad alta frequenza e compatibilità di processo.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
| Numero di strati | 2L |
| Materiale di base | RO4003C |
| Spessore del pannello (mm) | 1,2 |
| Dimensioni massime PCB (mm) | 400 × 400 |
| Tolleranza delle dimensioni del PCB | ±0,3 mm |
| Dimensione minima del foro | 0,3 mm |
| Larghezza minima linea | 4 mil |
| Peso del rame | 1 oz |
| Finitura superficiale | Argento ad immersione |
| Certificati | UL, RoHS, ISO e REACH |
Circuito stampato in ceramica Rogers ad alta frequenza
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. Come garantite la qualità dei vostri PCB?
Utilizziamo diversi metodi di ispezione, quali AOI, ispezione a raggi X, test in-circuit, test funzionali e test con sonda volante, per garantire l’elevata qualità e affidabilità dei PCB.
2. Fornite assistenza nella revisione del progetto?
Certamente! Forniamo servizi di revisione della progettazione per garantire che i vostri progetti di PCB siano ottimizzati sia in termini di producibilità che di prestazioni.
3. Quali sono i principali vantaggi dei materiali della serie RO4000?
I materiali della serie RO4000 offrono numerosi vantaggi per le applicazioni PCB ad alta frequenza, tra cui:
▪Supporto per frequenze più elevate fino a 40 GHz
▪Trasmissione affidabile del segnale
▪L’elevata Tg garantisce stabilità termica
▪Compatibilità con i processi FR4 tipici
4. Quali materiali Rogers sono riempiti con ceramica e adatti per PCB ad alta frequenza?
I laminati Rogers con riempimento ceramico includono RO3003, RO3010, RO4350B, RO4003C, RT/duroid 6002, ecc.
5. I PCB ceramici Rogers sono compatibili con i processi di fabbricazione standard dei PCB?
Sì. Alcuni materiali come RO4350B e RO4003C sono progettati per essere lavorati utilizzando tecniche di fabbricazione FR4 standard, riducendo la complessità e i costi di produzione.
