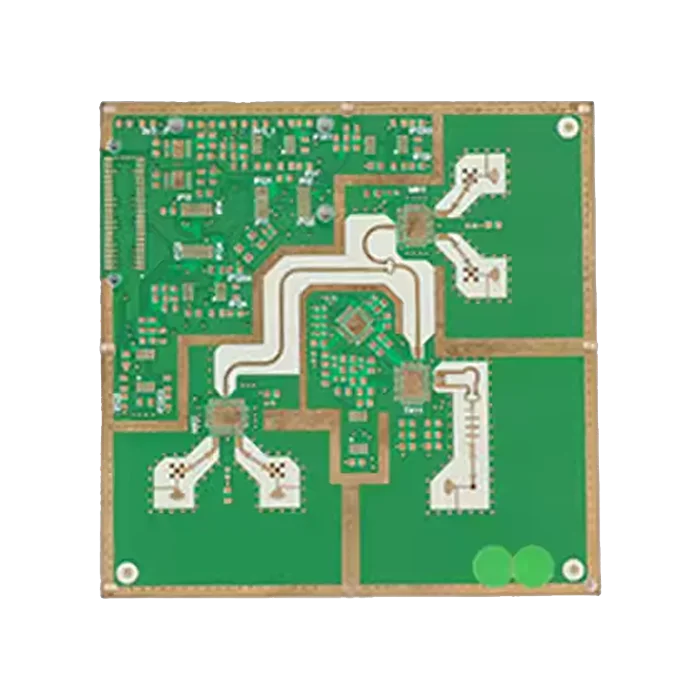

Circuito stampato in materiale Rogers 4350 ad alta frequenza
$88.00
Come suggerisce il nome, questo PCB è ideale per applicazioni che richiedono prestazioni stabili ad alte frequenze (fino a 100 GHz). Realizzato in un materiale rinforzato di idrocarburi/ceramica, il PCB Rogers 4350 per alte frequenze offre una bassa costante dielettrica (3,48±0,05 a 10 GHz). Rappresenta un’alternativa affidabile ai materiali PTFE in ambienti ad alta frequenza.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
| Numero di strati | 4L |
| Materiale di base | Rogers 4350 |
| Spessore del pannello (mm) | 1,0 |
| Dimensioni massime PCB (mm) | 570 × 850 |
| Tolleranza delle dimensioni del PCB | ±0,3 mm |
| Dimensione minima del foro | 0,3 mm |
| Larghezza minima linea | 4 mil |
| Peso del rame | 1 oz |
| Finitura superficiale | ENIG |
| Certificati | UL, RoHS, ISO e REACH |
Circuito stampato in materiale Rogers 4350 ad alta frequenza
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. Qual è la conducibilità termica del Rogers 4350B?
Il materiale Rogers 4350B ha una conducibilità termica di circa 0,69 W/m·K, offrendo un’eccellente gestione termica.
2. Qual è la costante dielettrica (Dk) del Rogers 4350?
La costante dielettrica del Rogers 4350 è vicina a 3,48, garantendo prestazioni elettriche affidabili su un’ampia gamma di frequenze.
3. Quali materiali sono inclusi nella serie RO4000?
La serie RO4000 comprende diversi materiali ad alta frequenza, tra cui RO4350B, RO4003, RO4450 e RO4835.
4. Perché i PCB in materiale Rogers 4350 sono sempre più diffusi?
I PCB Rogers 4350 stanno guadagnando popolarità grazie a diversi vantaggi chiave:
▪Bassa perdita di segnale elettrico
▪Basso assorbimento di umidità
▪Controllo preciso dell’impedenza
▪Migliore gestione termica
5. Quali sono le due principali proprietà dielettriche che influenzano le perdite di segnale?
Le due proprietà dielettriche fondamentali che influenzano le perdite di segnale nei PCB sono:
Fattore di dissipazione (Df): influisce sulla velocità del segnale e sull’impedenza.
Costante dielettrica (Dk): indica la quantità di energia del segnale che viene persa.
