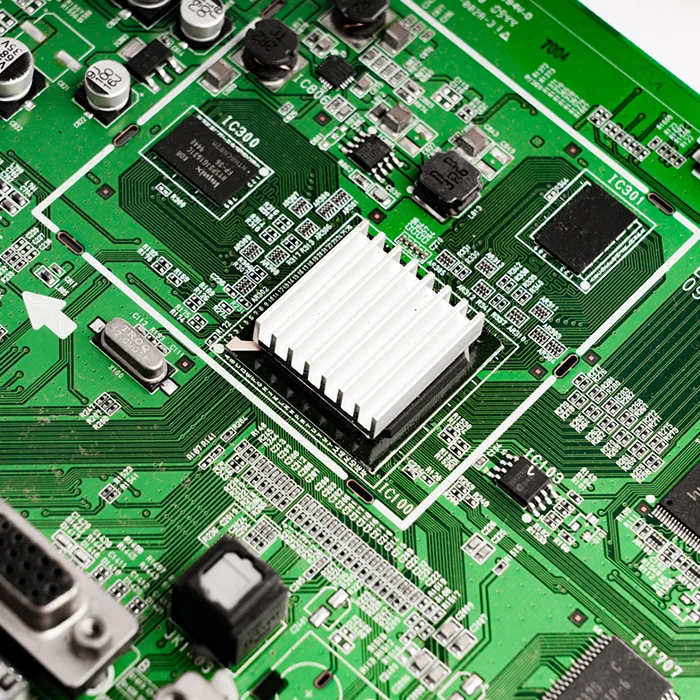

Scheda PCB ad alta frequenza PCBA DVR

$70.90

Descrizione del prodotto

Il PCB ad alta frequenza utilizzato per i videoregistratori digitali (DVR) è progettato per gestire segnali veloci e sensibili come dati video ad alta velocità e segnali di comunicazione wireless. Il PCB HF nel DVR garantisce un’elaborazione video veloce e affidabile, l’integrità del segnale e la comunicazione wireless.

Spedizione

Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.

Pagamenti e sicurezza

I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.

Resi e rimborsi semplici

Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.

Numero di strati	2L
Materiale di base	Rogers
Spessore del pannello (mm)	0.8mm
Dimensioni massime PCB (mm)	570 × 850mm
Tolleranza delle dimensioni del PCB	±0,2 mm
Dimensione minima del foro	0,15 mm
Larghezza minima linea	4 mil
Peso del rame	2 oz
Finitura superficiale	ENIG
Certificati	UL, RoHS, ISO e REACH

Add a review

Scheda PCB ad alta frequenza PCBA DVR

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Domande e risposte

1. MOKOPCB supporta la produzione di piccoli lotti?

Sì, supportiamo la produzione di piccoli lotti e prototipi in modo da poter esaminare la qualità e la compatibilità dei nostri PCB.

2. Qual è il porto di spedizione?

Spediamo la merce tramite il porto di Hong Kong o Shenzhen.

3. Perché la foratura laser è migliore per i PCB HDI/ad alta frequenza?

La foratura laser è preferita per i PCB HDI e ad alta frequenza perché è precisa e flessibile, pur mantenendo l’integrità del segnale. I vias realizzati con il laser sono puliti e minuscoli, con zone termicamente influenzate minime, il che è importante per i progetti HDI e ad alta frequenza. Inoltre, la foratura laser supporta vias ciechi, interrati e impilati, in modo da ottenere un routing multistrato complesso.

4. Quali misure avete adottato per prevenire i problemi di calore?

Per evitare problemi di calore nei DVR in continuo funzionamento, utilizzeremo vias termici, PCB con anima in metallo e dissipatori di calore strategici in rame.

5. Quale altro materiale può essere utilizzato per la scheda PCB DVR ad alta frequenza?

Ad eccezione di Rogers, anche i laminati a base di PTEE offrono prestazioni superiori ad alta frequenza. Anche un design ibrido (FR4+Rogers) è fattibile per bilanciare costi e prestazioni. MOKOPCB supporta tutti questi materiali.

<p data-dl-uid="81" data-dl-original="true" data-dl-translated="true"

6. Qual è l’importanza dell’ampiezza della linea nel circuito stampato ad alta frequenza per il DVR?

La larghezza della linea influisce direttamente sul controllo dell’impedenza e sull’integrità del segnale, in modo da garantire prestazioni stabili del DVR. Quanto più stretta è la larghezza della traccia, tanto più precisa è l’impedenza che può essere mantenuta per i segnali ad alta velocità. Inoltre, una maggiore larghezza della traccia può ridurre la resistenza nei percorsi di potenza.

<p data-dl-uid="82" data-dl-original="true" data-dl-translated="true"

7. Perché la finitura superficiale dei PCB è importante per i PCB ad alta frequenza?

La finitura superficiale influisce sull’integrità del segnale perché i segnali ad alta frequenza sono estremamente sensibili alla conduttività e alla rugosità della superficie a causa dell’effetto pelle. Una finitura scadente può aumentare la perdita di inserzione, distorcere l’impedenza e causare perdite di segnale alle alte frequenze. Le finiture più diffuse sono ENIG, Immersion Silver e OSP.

<p data-dl-uid="73" data-dl-original="true" data-dl-translated="true"

8. Come garantire buoni giunti di saldatura nei circuiti stampati ad alta frequenza?

Un giunto di saldatura affidabile nei circuiti stampati ad alta frequenza richiede un’attenta selezione della finitura superficiale, della gestione termica, dei vias, della progettazione delle piazzole e della prevenzione dei difetti. Tra le fasi critiche vi è l’utilizzo di finiture a bassa perdita, come l’ENIG, per evitare danni al materiale e garantire un’adeguata progettazione dei vias per la stabilità termica e l’integrità del segnale.
