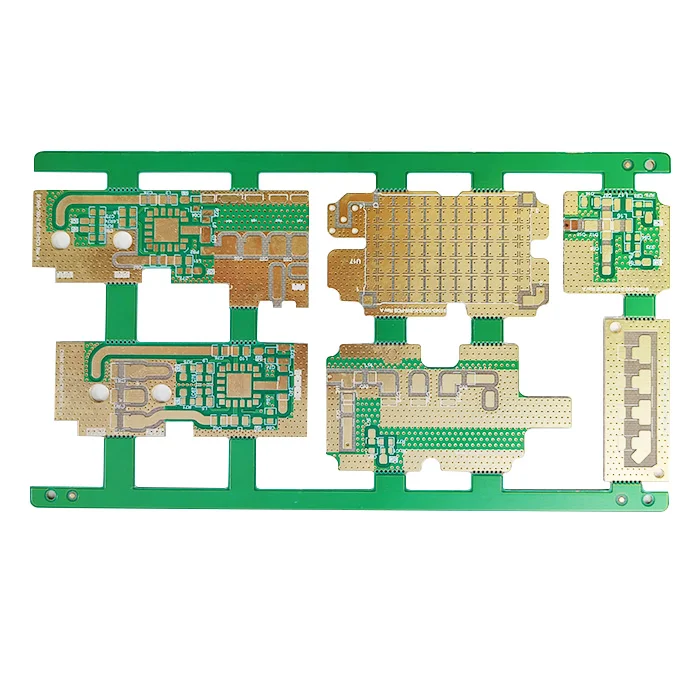

Circuito stampato ad alta frequenza per sistemi radar
$100.50
Come componente cruciale nei sistemi radar, il PCB ad alta frequenza offre una bassa perdita di inserzione, una robusta gestione termica e un controllo stretto dell’impedenza nei moderni sistemi radar per emettere e catturare le onde radio per un rilevamento e un tracciamento degli oggetti più rapido e preciso. Questi circuiti stampati ad alta frequenza sono prevalenti in applicazioni radar come i radar militari, il monitoraggio meteorologico e gli ADAS automobilistici.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
Numero di strati | 6L |
Materiale di base | Rogers |
Spessore del pannello (mm) | 1.6mm |
Dimensioni massime PCB (mm) | 570 × 670mm |
Tolleranza delle dimensioni del PCB | ±0,2 mm |
Dimensione minima del foro | 0,15 mm |
Larghezza minima linea | 4 mil |
Peso del rame | 2 oz |
Finitura superficiale | ENIG |
Certificati | UL, RoHS, ISO e REACH |

5 star | 0% | |
4 star | 0% | |
3 star | 0% | |
2 star | 0% | |
1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. MOKOPCB supporta la produzione di massa?
Sì, siamo in grado di gestire la produzione di PCB da piccoli a grandi volumi con linee di assemblaggio automatizzate.
2. Quali sono i termini di pagamento?
T/T, Paypal, Western Union, L/C, ESROW.
3. In che modo il materiale del substrato influisce sulla velocità di propagazione del segnale nei PCB ad alta frequenza per sistemi radar?
La velocità di propagazione del segnale dipende dalla costante dielettrica del substrato (Dk). Una Dk più bassa significa una propagazione più rapida e un ritardo minore del segnale, che è preferibile per i segnali radar ad alta velocità; ecco perché l’FR4 (Dk più alta) non è consigliato per i PCB HF.
4. Perché Rogers è comunemente usato per i PCB HF dei radar?
I materiali Rogers offrono una bassa perdita di segnale, un Dk stabile e una gestione termica superiore, proprio ciò che richiedono le applicazioni radar ad alta frequenza.
5. Qual è il ruolo dei vias utilizzati nei circuiti stampati per radar HF? Come si progettano questi vias?
Nei circuiti stampati HF, i vias devono essere utilizzati con attenzione per garantire la messa a terra, la gestione termica e l’integrità del segnale. Durante la progettazione di vias per circuiti stampati HF, ottimizzeremo il posizionamento dei vias e utilizzeremo la foratura posteriore per le tracce importanti per mantenere l’integrità del segnale e assicureremo che i vias siano minimi e ben posizionati nei percorsi RF per migliorare le prestazioni.
Le fluttuazioni di temperatura possono portare all’espansione dei materiali (Rogers è più stabile), alla deriva del segnale, all’affidabilità dei componenti e alla stabilità di fase. Sì, possiamo produrre substrati flessibili per PCB HF. I PCB HF flessibili sono fattibili per i sistemi radar che richiedono progetti conformi, come i droni e i dispositivi indossabili.6. Come influisce la temperatura sui PCB radar?
7. Potete produrre un substrato flessibile per il PCB HF del radar?
