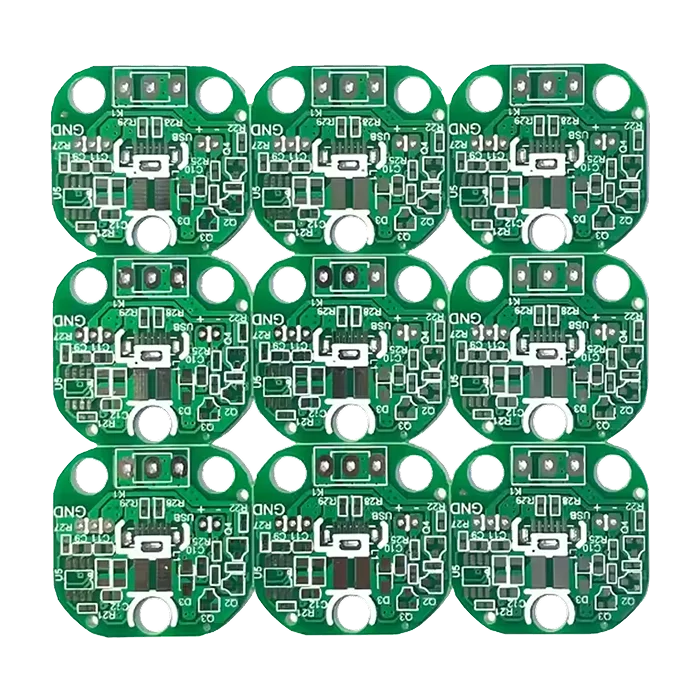

PCB in rame pesante a 4 strati
$28.60
Questo PCB in rame pesante a 4 strati è realizzato in FR4, con uno spessore di 5 oz di rame. Il rame spesso è utilizzato sia sugli strati interni che su quelli esterni per gestire correnti più elevate e ridurre l’accumulo di calore. La struttura a quattro strati offre inoltre una migliore integrità del segnale e consente un instradamento più complesso in progetti compatti. Quando si utilizzano PCB in applicazioni ad alta potenza o ad alta affidabilità, un PCB in rame pesante a 4 strati può essere la scelta ideale e affidabile.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
| Numero di strati | 4L |
| Materiale di base | FR-4 |
| Spessore del pannello (mm) | 1,6 |
| Dimensioni massime PCB (mm) | 570 × 850 |
| Tolleranza delle dimensioni del PCB | ±0,3 mm |
| Dimensione minima del foro | 0,3 mm |
| Larghezza minima linea | 8 mil |
| Peso del rame | 5 oz |
| Finitura superficiale | ENIG |
| Certificati | UL, RoHS, ISO e REACH |
PCB in rame pesante a 4 strati
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. Come posso richiedere un preventivo per il mio progetto PCB?
Puoi compilare il nostro modulo di preventivo online o contattare il nostro team commerciale via e-mail o telefono per una risposta rapida.
2. Quali formati di file di progettazione devo inviare per un preventivo?
Si prega di inviare i file in formato Gerber RS-274X e NC Drill. Assicurarsi di comprimere tutti i file in un’unica cartella .zip, includendo un file readme se necessario.
3. Quali sono i vantaggi di un PCB a 4 strati con rame pesante?
I PCB a 4 strati con rame pesante offrono molti vantaggi, tra cui migliori prestazioni termiche, elevata capacità di trasporto di corrente, maggiore resistenza meccanica, ecc.
4. Quali sono le principali sfide di produzione dei circuiti stampati a 4 strati con rame pesante?
È necessario rimuovere una grande quantità di rame, il che aumenta i costi. Le tracce sottili sono difficili da produrre, mentre quelle spesse possono diventare irregolari.
5. Qual è la differenza tra PCB in rame pesante e PCB in rame?
Un PCB in rame pesante utilizza strati di rame più spessi (in genere oltre 3 oz) per gestire correnti più elevate, mentre un PCB in rame utilizza il rame come substrato per avere una migliore dissipazione del calore.
