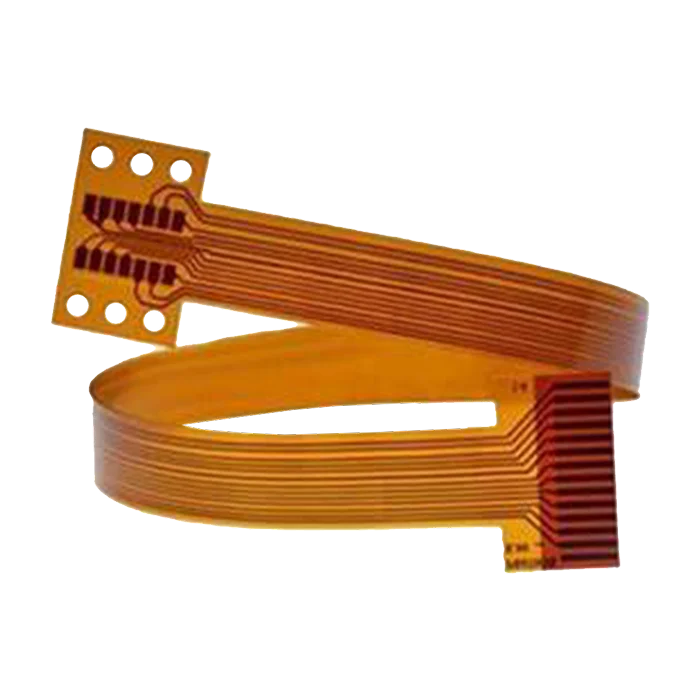

Scheda PCB flessibile a doppia faccia
$23.80
Due strati conduttivi sono presenti su entrambi i lati del substrato flessibile del circuito stampato flessibile a doppia faccia. I fori metallizzati sono utilizzati per fornire il collegamento tra i due strati di rame. Il circuito stampato flessibile a doppia faccia può realizzare strutture complesse e compatte, adatte ad applicazioni che richiedono movimenti dinamici o vincoli di spazio.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
| Numero di strati | 2L |
| Materiale di base | poliimmide |
| Spessore del pannello (mm) | 0,4 |
| Dimensioni massime PCB (mm) | 570 × 1200 |
| Tolleranza delle dimensioni del PCB | ±0,3 mm |
| Dimensione minima del foro | 0,1 mm |
| Larghezza minima linea | 8 mil |
| Peso del rame | 1 oz |
| Finitura superficiale | Immersione in argento |
| Certificati | UL, RoHS, ISO e REACH |
Scheda PCB flessibile a doppia faccia
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. Quali sono le opzioni logistiche disponibili?
I nostri metodi di spedizione includono trasporto aereo, consegna espressa e trasporto marittimo, a seconda dell’urgenza e dei requisiti di spedizione.
2. Quali metodi di pagamento sono disponibili?
È possibile scegliere tra diverse opzioni di pagamento come T/T, West Union, Money Gram, L/C e PayPal (per i campioni). Per ulteriori informazioni, contattate il nostro team commerciale.
3. Quali materiali comuni possono essere utilizzati come rinforzi per i PCB flessibili a doppia faccia?
I rinforzi possono rafforzare le aree critiche del circuito flessibile e possono essere realizzati in poliimmide, lamiera di alluminio, lamiera di acciaio, FR-4, ecc.
4. Perché il raggio di curvatura minimo è importante per i PCB flessibili?
Il raggio di curvatura minimo determina l’angolo minimo con cui una scheda PCB flessibile a doppia faccia può essere piegata senza danneggiare le tracce, i materiali o le interconnessioni. Il superamento di questo limite può causare la rottura delle tracce di rame, la delaminazione tra gli strati e una riduzione della durata di vita.
5. Quali sono i tipi di protezione isolante per i PCB flessibili a doppia faccia?
Le schede PCB flessibili a doppia faccia possono utilizzare diversi metodi di isolamento, tra cui film isolante, rivestimento leggero per imaging, maschera di saldatura fotografica, maschera di saldatura serigrafata, ecc.
