Personalizzabile

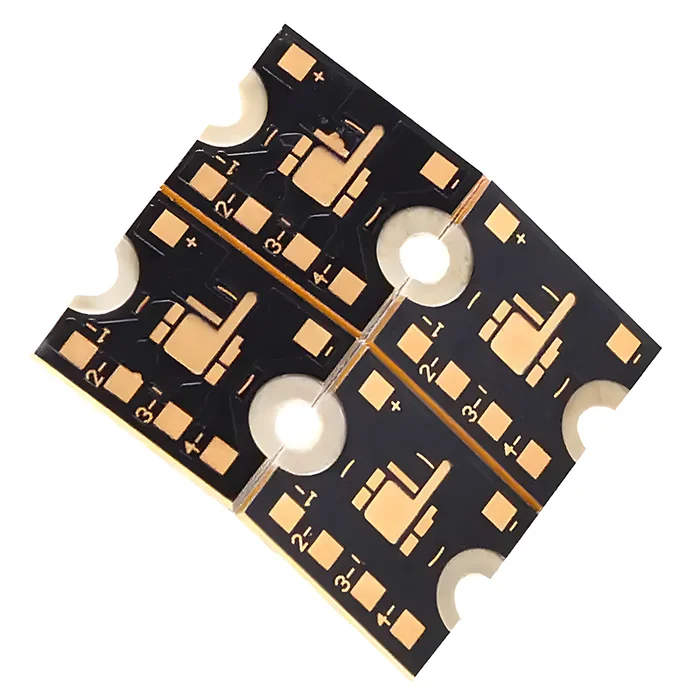

PCB con nucleo metallico MC personalizzato

$27.99

Descrizione del prodotto

Il PCB personalizzato MC PCB metal core è progettato per applicazioni ad alta potenza e ad alto calore grazie alla sua efficiente dissipazione del calore. La base metallica, tipicamente in alluminio o rame, consente un trasferimento più rapido del calore da parte di componenti come LED e driver motore.

Spedizione

Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.

Pagamenti e sicurezza

I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.

Resi e rimborsi semplici

Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.

Numero di strati	1L
Materiale di base	Alluminio
Spessore del pannello (mm)	1.0mm
Dimensioni massime PCB (mm)	570 × 1200mm
Tolleranza delle dimensioni del PCB	±0,3 mm
Dimensione minima del foro	0,15 mm
Larghezza minima linea	5 mil
Peso del rame	2 oz
Finitura superficiale	ENIG
Certificati	UL, RoHS, ISO e REACH

Add a review

PCB con nucleo metallico MC personalizzato

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Domande e risposte

1. Quali sono i termini di pagamento?

T/T, Paypal, Western Union, L/C, ESROW.

2. Qual è il vostro lead time?

1-2 giorni. Disponiamo di un magazzino proprio e di scorte in grandi quantità.

3. Quali finiture superficiali alternative sono disponibili?

Oltre all’HASL standard, forniamo anche le seguenti finiture superficiali: ENIG, OSP, Argento per immersione, ENPIG e Stagno per immersione.

4. Quali servizi di personalizzazione offrite? Potete personalizzare la forma del PCB?

Sì, offriamo servizi completi di personalizzazione di MCPCB, tra cui, ma non solo, il nucleo metallico del PCB, la forma, il colore, lo spessore del rame, gli strati di rame e così via. Finché i vostri requisiti personalizzati rientrano nelle nostre capacità produttive, vi forniremo i migliori servizi.

5. Qual è la temperatura massima che il PCB con nucleo in alluminio può sopportare?

La temperatura massima che il nostro PCB standard con nucleo in alluminio può sopportare è di 150°C. Possiamo anche fornire versioni MCPCB migliorate con una temperatura massima di esercizio fino a 200°C.

<p data-dl-uid="81" data-dl-original="true" data-dl-translated="true"

6. Qual è la precisione dimensionale che può essere raggiunta da un PCB personalizzato con anima in metallo?

La nostra produzione di PCB è avanzata per controllare la precisione dimensionale entro ±0,1 mm. Se in alcune applicazioni si richiede un’accuratezza maggiore, possiamo controllarla di ±0,05 mm attraverso una lavorazione speciale.

<p data-dl-uid="82" data-dl-original="true" data-dl-translated="true"

7. Quando scegliere le anime in rame rispetto a quelle in alluminio?

La scelta del nucleo in rame o in alluminio dipende dal budget e dalle applicazioni specifiche. Il PCB in rame ha una dissipazione termica superiore, ma è più costoso e pesante. Il PCB in alluminio ha buone prestazioni termiche ed è più economico e leggero. Se dovete utilizzare il PCB per progetti ad alte prestazioni e ad alta potenza e avete un budget sufficiente, il PCB in rame è la scelta migliore; mentre l’alluminio è una soluzione più economica per l’elettronica di consumo, le applicazioni commerciali, l’illuminazione e altro ancora.

<p data-dl-uid="83" data-dl-original="true" data-dl-translated="true"

8. Perché lo spessore dello strato dielettrico è critico per un PCB a nucleo metallico?

Lo spessore dello strato dielettrico è importante per bilanciare l’isolamento elettrico e le prestazioni termiche. I dielettrici più sottili hanno un buon trasferimento di calore ma influenzano la rottura elettrica ad alte tensioni, mentre gli strati più spessi hanno un effetto di contrasto. I progettisti devono quindi bilanciare lo spessore degli strati per ottenere le migliori prestazioni.

<p data-dl-uid="86" data-dl-original="true" data-dl-translated="true"

9. I vostri MCPCB sono resistenti all’umidità e alle sostanze chimiche?

Gli MCPCB standard non resistono all’umidità e agli agenti chimici, ma possiamo adottare alcune misure protettive come rivestimenti anodizzati, rivestimenti conformi o materiali dielettrici ad alto Tg per migliorare la durata e l’affidabilità.
