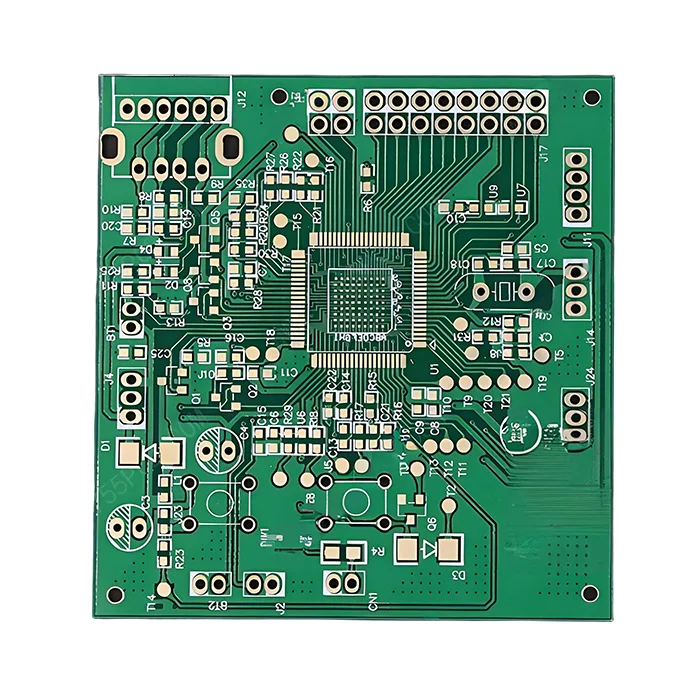

PCB multistrato con nucleo metallico cinese

$74.90

Descrizione del prodotto

Il PCB multistrato a nucleo metallico della Cina è un tipo specializzato di circuito stampato che presenta più strati di rame e conduttori tra il nucleo metallico e il rame esterno. La maggior parte dei PCB a nucleo metallico ha un massimo di 4 strati e noi supportiamo anche 6 o più strati di rame. L’anima metallica, costituita principalmente da alluminio o rame, è un buon strato termoisolante, che conferisce una grande conducibilità termica e dissipazione del calore.

Spedizione

Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.

Pagamenti e sicurezza

I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.

Resi e rimborsi semplici

Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.

Numero di strati	4L
Materiale di base	Alluminio
Spessore del pannello (mm)	2.4mm
Dimensioni massime PCB (mm)	570 × 850mm
Tolleranza delle dimensioni del PCB	±0,3 mm
Dimensione minima del foro	0,15 mm
Larghezza minima linea	5 mil
Peso del rame	2 oz
Finitura superficiale	ENIG
Certificati	UL, RoHS, ISO e REACH

Add a review

PCB multistrato con nucleo metallico cinese

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Domande e risposte

1. Qual è la vostra gamma di personalizzazione dello spessore del pannello?

Forniamo un prototipo con uno spessore personalizzabile che va da 0,3 mm a 5 mm in base ai diversi strati del PCB. Le opzioni standard includono 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm.

2. Qual è il porto di spedizione?

Spediamo la merce tramite il porto di Hong Kong o Shenzhen.

3. Quali sono i termini di pagamento?

T/T, Paypal, Western Union, L/C, ESROW.

4. Quali altri tipi di anime metalliche fornite oltre a quella in alluminio?

Sì, forniamo il nucleo di alluminio, il nucleo di rame e il nucleo dell’acciaio inossidabile. Su richiesta sono disponibili anche altre opzioni.

5. È possibile personalizzare un PCB a 6 strati con base in rame?

Sì, supportiamo la personalizzazione di PCB in rame a 6 strati. Contattate il nostro esperto per maggiori dettagli.

<p data-dl-uid="81" data-dl-original="true" data-dl-translated="true"

6. Qual è la larghezza minima delle tracce di un PCB multistrato con anima in alluminio?

La larghezza minima della traccia che supportiamo è di 4 mil.

<p data-dl-uid="82" data-dl-original="true" data-dl-translated="true"

7. Come si colloca la conducibilità termica rispetto agli MCPCB monostrato?

Gli MCPCB monostrato offrono una conducibilità termica superiore rispetto agli MCPCB multistrato, in quanto aggiungono ulteriori strati isolanti che impediscono la dissipazione del calore.

<p data-dl-uid="83" data-dl-original="true" data-dl-translated="true"

8. Quando è opportuno utilizzare un ibrido (FR4 + anima metallica)?

I PCB ibridi combinano FR4 e anima metallica, rendendoli più adatti alle applicazioni miste che richiedono integrità del segnale e gestione della potenza, come i circuiti RF o i progetti ad alta potenza. I PCB con anima metallica pura sono più indicati per le applicazioni che richiedono un’efficiente dissipazione del calore, come i convertitori di potenza o i moduli LED.
