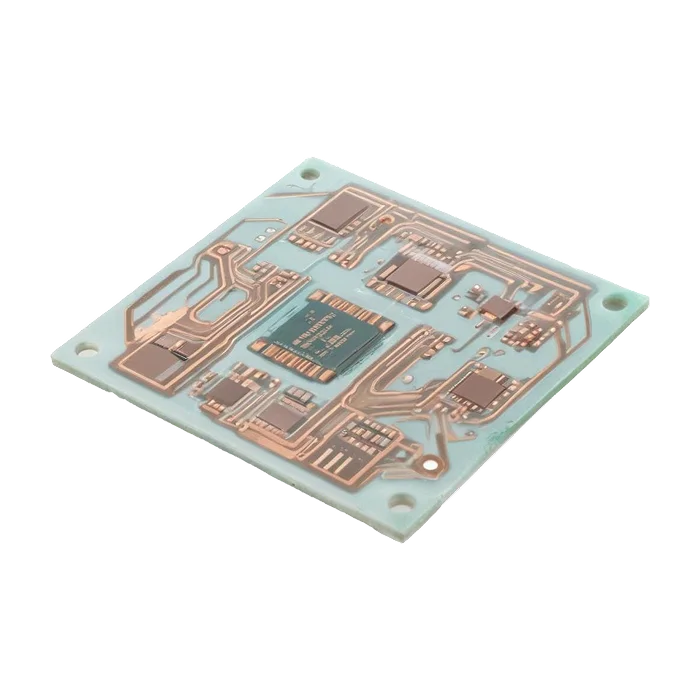

Scheda PCB in ceramica
$72.90
I circuiti stampati in ceramica rappresentano un tipo di PCB ad alte prestazioni che utilizza materiali ceramici al posto dei tradizionali materiali FR-4. Queste schede ceramiche avanzate funzionano bene in ambienti estremi dove i materiali standard non sono adatti. Presentano un’eccellente conduttività termica, resistenza meccanica e resistenza chimica. Queste proprietà consentono ai circuiti stampati in ceramica di garantire prestazioni affidabili in condizioni difficili.
Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.
I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.
Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.
| Numero di strati | 2L |
| Materiale di base | Nitruro di alluminio |
| Spessore del pannello (mm) | 1,0 |
| Dimensioni massime PCB (mm) | 300 × 300 |
| Tolleranza delle dimensioni del PCB | ±0,3 mm |
| Dimensione minima del foro | 0,3 mm |
| Larghezza minima linea | 6 mil |
| Peso del rame | 1 oz |
| Finitura superficiale | HASL |
| Certificati | UL, RoHS, ISO e REACH |
Scheda PCB in ceramica
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Domande e risposte
1. Quali sono le dimensioni minime e massime dei PCB che supportate?
La dimensione minima delle nostre schede è 10*10 mm, mentre la dimensione massima che possiamo produrre è 570*1200 mm.
2. Quali materiali sono comunemente utilizzati nei circuiti stampati in ceramica?
Quando si scelgono i materiali ceramici, è necessario prestare attenzione a due proprietà: la conduttività termica e il CTE. I materiali più comuni includono ossido di alluminio (Al₂O₃), nitruro di alluminio (AIN), ossido di berillio (BeO) e carburo di silicio (SiC).
3. Quali sono i diversi tipi di schede PCB in ceramica?
In base alla tecnica di produzione, i circuiti stampati in ceramica possono essere suddivisi in diversi tipi.
▪Circuiti stampati in ceramica co-cotti ad alta temperatura
▪Circuiti stampati in ceramica co-cotti a bassa temperatura
▪Circuiti stampati in ceramica a film spesso
▪Circuiti stampati in ceramica a film sottile
4. I circuiti stampati in ceramica possono essere utilizzati per l’illuminazione a LED?
Grazie alla loro eccellente conduttività termica, le schede PCB in ceramica sono comunemente utilizzate nell’illuminazione a LED. Sono in grado di dissipare efficacemente il calore prodotto dai LED, migliorando sia le prestazioni che la durata.
5. In che modo i PCB ceramici dissipano il calore?
I circuiti stampati ceramici dissipano il calore in modo efficace grazie ai loro materiali ad alta conduttività termica, come l’ossido di alluminio o il nitruro di alluminio. Questi PCB ceramici possono diffondere e rilasciare il calore direttamente attraverso la scheda senza utilizzare dissipatori di calore aggiuntivi.
