Personalizzabile

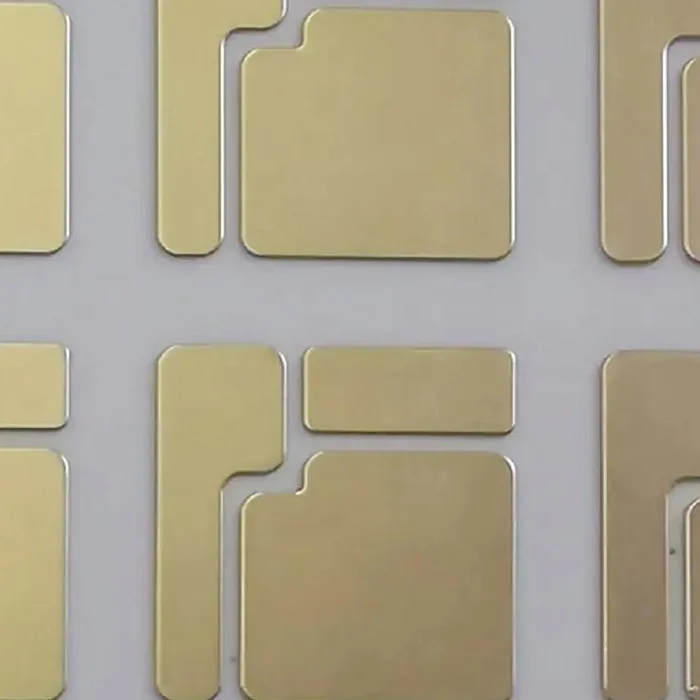

PCB LED in alluminio

$58.80

Descrizione del prodotto

Il PCB LED in alluminio è un tipo di PCB che monta la superficie del pacchetto LED su una base di alluminio. Il substrato di alluminio dissipa efficacemente il calore dal circuito stampato, favorendo le applicazioni luminose per ottenere prestazioni migliori e una maggiore durata.

Spedizione

Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.

Pagamenti e sicurezza

I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.

Resi e rimborsi semplici

Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.

Numero di strati	2L
Materiale di base	Alluminio
Spessore del pannello (mm)	1.2mm
Dimensioni massime PCB (mm)	570 × 1200mm
Tolleranza delle dimensioni del PCB	±0,2 mm
Dimensione minima del foro	0,15 mm
Larghezza minima linea	4 mil
Peso del rame	1 oz
Finitura superficiale	ENIG
Certificati	UL, RoHS, ISO e REACH

Add a review

PCB LED in alluminio

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Domande e risposte

1. Quale colore di maschera di saldatura fornite?

Forniamo prodotti verdi, rossi, gialli, blu, bianchi, neri e viola.

2. Di quali certificazioni di qualità disponete?

Abbiamo certificato UL, ISO, RoHS, IPC, ecc.

3. Quali sono i termini di pagamento?

T/T, Paypal, Western union, L/C, ESROW

4. In che modo l’alluminio migliora la dissipazione del calore nei PCB LED?

L’alluminio ha un’elevata conducibilità termica (150-220 W/mK), che è 600+ volte migliore di FR4. Consente al calore di diffondersi rapidamente e uniformemente per evitare punti caldi e garantire prestazioni superiori.

5. Perché i giunti di saldatura si guastano più spesso sui PCB in alluminio OSP?

OSP (Organic Solderability Preservative): i PCB in alluminio rivestiti sono più inclini a guastarsi a causa della scarsa bagnatura, dello stress termico e dell’incompatibilità dei materiali.

<p data-dl-uid="81" data-dl-original="true" data-dl-translated="true"

6. Quali altre finiture di superficie supportate？ Quale consigliate se voglio usarlo per i fari dell’auto?

Oltre all’OPS, forniamo ENIG, HASL, argento immersivo e placcatura in oro duro per i PCB LED in alluminio. Consigliamo di utilizzare ENIG per i circuiti stampati utilizzati nei fari delle automobili perché ha una grande resistenza termica, affidabilità e resistenza all’ossidazione. Anche l’OSO e l’argento per immersione sono alternative accettabili.

<p data-dl-uid="57" data-dl-original="true" data-dl-translated="true"

7. Come montare correttamente una scheda LED in alluminio su un dissipatore?

Quando si monta il PCB LED in alluminio sul dissipatore, i lavoratori dovrebbero applicare un sottile strato di pasta termica o pad sulla superficie pulita e fissare il PCB con viti termiche o adesivo per un contatto uniforme. Stringere le viti in modo uniforme e utilizzare una resina epossidica termoconduttiva per un incollaggio permanente.

<p data-dl-uid="95" data-dl-original="true" data-dl-translated="true"

8. Quali sono le cause dell’incoerenza del colore dei LED?

L’incoerenza del colore dei LED può essere causata da variazioni di produzione, effetto termico, invecchiamento, problemi elettrici e fattori ambientali.
