Personalizzabile

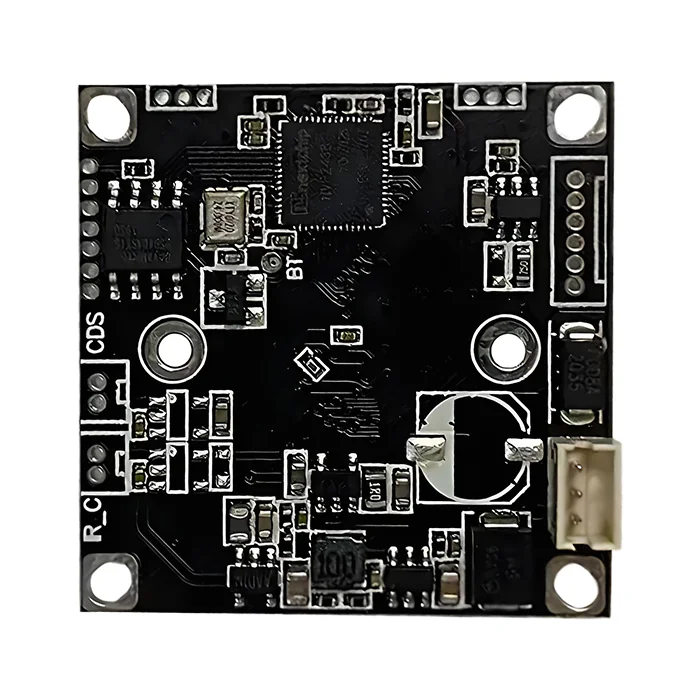

PCB da 1 oz

$76.90

Descrizione del prodotto

Il circuito stampato con anima in metallo PCB da 1oz è ampiamente utilizzato nell’industria dei circuiti stampati da decenni con uno spessore di rame standard di 1oz, che è più economico e più flessibile di quelli più spessi. L’anima metallica di questo PCB da 1 oz è in alluminio, ma forniamo anche quelli in rame.

Spedizione

Le spese di spedizione e la data di consegna sono da concordare. Per ulteriori dettagli, invia una richiesta.

Pagamenti e sicurezza

I dati relativi al pagamento vengono elaborati in modo sicuro. Non conserviamo i dati della carta di credito né abbiamo accesso alle informazioni relative alla carta di credito.

Resi e rimborsi semplici

Richieda un rimborso se il suo ordine è mancante o presenta problemi con il prodotto; il nostro team di assistenza gestirà il rimborso entro 24 ore.

Numero di strati	2L
Materiale di base	Alluminio
Spessore del pannello (mm)	1.6mm
Dimensioni massime PCB (mm)	570 × 1200mm
Tolleranza delle dimensioni del PCB	±0,3 mm
Dimensione minima del foro	0,1 mm
Larghezza minima linea	4 mil
Peso del rame	1 oz
Finitura superficiale	ENIG
Certificati	UL, RoHS, ISO e REACH

Add a review

PCB da 1 oz

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Domande e risposte

1. Qual è il vostro lead time?

1-2 giorni. Disponiamo di un proprio magazzino e di scorte in grandi quantità.

2. Di quali certificazioni di qualità disponete?

Abbiamo ottenuto le certificazioni UL, ISO, RoHS, IPC, ecc.

3. Le tracce di rame da 1 oz limitano le prestazioni termiche del PCB con nucleo in alluminio?

Il percorso primario di dissipazione del calore dei PCB con nucleo in alluminio passa principalmente attraverso la base in alluminio, piuttosto che attraverso le tracce in rame.

4. Posso realizzare fori passanti placcati nei PCB in alluminio da 1 oz?

I circuiti stampati in alluminio standard non supportano i vias PTH in quanto il nucleo di alluminio non è conduttivo. Tuttavia, è possibile utilizzare vias termici per trasferire meglio il calore.

5. Quando è opportuno utilizzare un PCB in alluminio a 2 strati anziché FR4?

Quando si tratta di LED o convertitori per applicazioni ad alta potenza/alto calore, potrebbe essere necessario scegliere un PCB in alluminio, ma attenersi all’RF4 per progetti complessi e sensibili ai costi.

<p data-dl-uid="81" data-dl-original="true" data-dl-translated="true"

6. Qual è la distanza minima per un PCB in rame da 1 litro?

Quanto più spesso è il rame, tanto maggiore è la spaziatura richiesta. La spaziatura minima del rame da 1 oz è di 3,5 mil o 0,089 mm.

<p data-dl-uid="82" data-dl-original="true" data-dl-translated="true"

7. Qual è lo spessore dello strato di rame da 1 oz. del PCB in alluminio?

Il rame da 1 oz (28,35 grammi) copre uniformemente 1 quadrato di superficie; lo spessore risultante è di circa 1,37 mil o 0,0347 mm.

<p data-dl-uid="83" data-dl-original="true" data-dl-translated="true"

8. Quando è opportuno scegliere il rame da 2 oz su un PCB in alluminio?Le tracce di rame da 1 oz limitano le prestazioni termiche del PCB con nucleo in alluminio?

Il percorso primario di dissipazione del calore dei PCB con nucleo in alluminio passa principalmente attraverso la base in alluminio, piuttosto che attraverso le tracce in rame.

Dipende dalla densità di corrente e dai requisiti termici. Se il PCB deve assorbire 5A per mm di larghezza della traccia, è necessario un rame più spesso (2oz).

<p data-dl-uid="86" data-dl-original="true" data-dl-translated="true"

9. Le tracce di rame da 1 oz limitano le prestazioni termiche del PCB con nucleo in alluminio?

Il percorso primario di dissipazione del calore dei PCB con nucleo in alluminio passa principalmente attraverso la base in alluminio, piuttosto che attraverso le tracce in rame.
